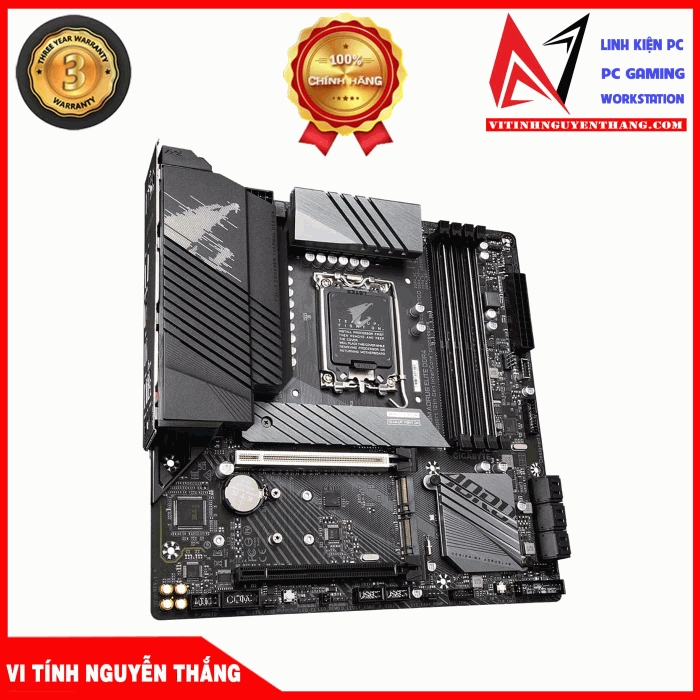

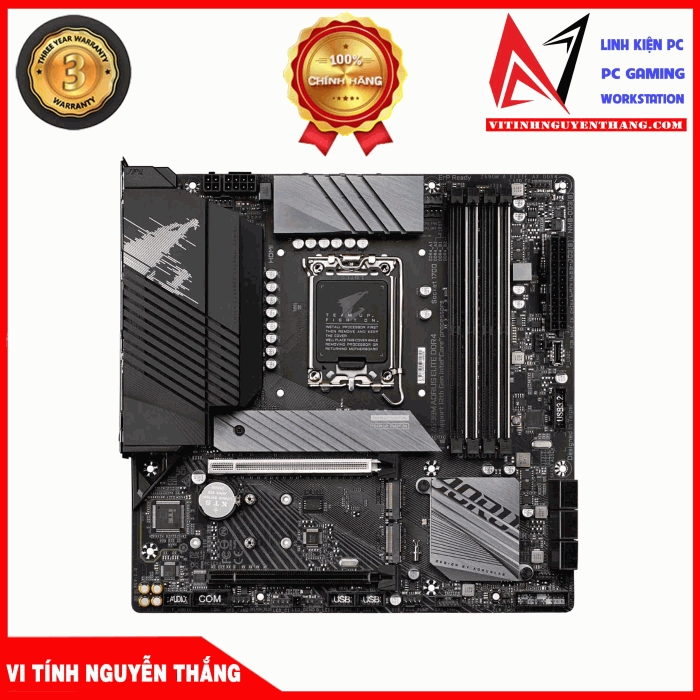

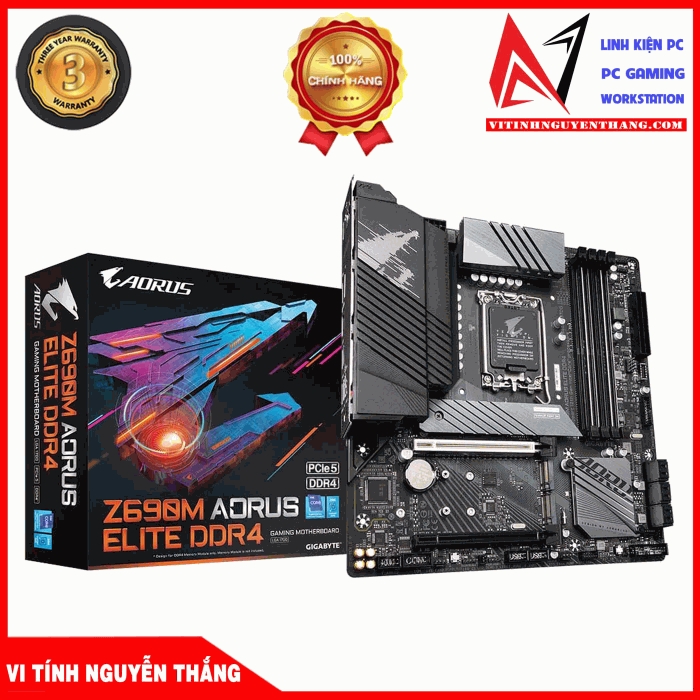

Mainboard GIGABYTE Z690M Aorus Elite DDR4

CPU:

LGA1700 socket: Hỗ trợ bộ xử lý Intel® Core ™ i9 / bộ xử lý Intel® Core ™ i7 / bộ xử lý Intel® Core ™ i5
Bộ nhớ đệm L3 thay đổi tùy theo CPU

Chipset:

Intel® Z690 Express Chipset

Bộ nhớ:

• Hỗ trợ DDR4 5333 (OC) / DDR4 5133 (OC) / DDR4 5000 (OC) / 4933 (OC) / 4800 (OC) / 4700 (OC) / 4600 (OC) / 4500 (OC) / 4400 (OC) / 4300 (OC) / 4266 (OC) / 4133 (OC) / 4000 (OC) / 3866 (OC) / 3800 (OC) / 3733 (OC) / 3666 (OC) / 3600 (OC) / 3466 (OC) / Mô-đun bộ nhớ 3400 (OC) / 3333 (OC) / 3300 (OC) / 3200/3000/2933/2800/2666/2400/22133 MHz
• 4 x ổ cắm DDR4 DIMM hỗ trợ bộ nhớ hệ thống lên đến 128 GB (32 GB dung lượng DIMM đơn)
• Kiến trúc bộ nhớ kênh đôi
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 không đệm của ECC (hoạt động ở chế độ không phải ECC)
• Hỗ trợ cho các mô-đun bộ nhớ DIMM 1Rx8 / 2Rx8 / 1Rx16 không có ECC Un-buffer
• Hỗ trợ mô-đun bộ nhớ Extreme Memory Profile (XMP)

Cổng xuất hình:

Bộ xử lý đồ họa tích hợp-Hỗ trợ đồ họa HD Intel®:

• 1 x cổng HDMI, hỗ trợ độ phân giải tối đa 4096x2160 @ 60 Hz
  • Hỗ trợ phiên bản HDMI 2.1 và HDCP 2.3.
  • Hỗ trợ các cổng tương thích HDMI 2.1 TMDS gốc
• 1 x DisplayPort, hỗ trợ độ phân giải tối đa 4096x2304 @ 60 Hz
  • Hỗ trợ phiên bản DisplayPort 1.2 và HDCP 2.3

(Thông số kỹ thuật đồ họa có thể khác nhau tùy thuộc vào sự hỗ trợ của CPU.)

Audio:

• Realtek® Audio CODEC
• Âm thanh độ nét cao
• 2/4 / 5.1 / 7.1 kênh
• Hỗ trợ S / PDIF Out

LAN:

Intel® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Khe mở rộng:

• 1 x khe cắm PCI Express x16, chạy ở x16 (PCIEX16)

(Khe cắm PCIEX16 tuân theo tiêu chuẩn PCI Express 5.0.)

• 1 x khe cắm PCI Express x16, chạy ở x4 (PCIEX4)

(Khe PCIEX4 tuân theo tiêu chuẩn PCI Express 3.0.)

Lưu trữ:

CPU:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2A_CPU)

Chipset:

• 1 x đầu nối M.2 (Socket 3, M key, hỗ trợ SSD loại 2260/2280 PCIe 4.0 x4 / x2) (M2Q_SB)
• 1 x đầu nối M.2 (Socket 3, M key, loại 2260/2280/22110 hỗ trợ SSD PCIe 4.0 x4 / x2) (M2P_SB)
• 6 x đầu nối SATA 6Gb / s

Hỗ trợ RAID 0, RAID 1, RAID 5 và RAID 10
Sẵn sàng cho Bộ nhớ Intel® Optane ™
Tăng tốc hệ thống với Bộ nhớ Intel® Optane ™ chỉ có thể được bật trên các đầu nối M.2 được hỗ trợ bởi Chipset.

USB:

Chipset:

• 1 x cổng USB Type-C® ở mặt sau, với hỗ trợ USB 3.2 Gen 2x2
• 1 x cổng USB Type-C® với hỗ trợ USB 3.2 Thế hệ 2, khả dụng thông qua đầu cắm USB bên trong
• 1 x Cổng USB 3.2 Gen 2 Loại A (màu đỏ) ở mặt sau

Chipset+2 USB 3.2 Gen 1 Hubs:

• 8 x cổng USB 2.0 / 1.1 (4 cổng ở mặt sau, 4 cổng có sẵn thông qua đầu cắm USB bên trong)
• 6 x cổng USB 3.2 Gen 1 (4 cổng ở mặt sau, 2 cổng có sẵn thông qua tiêu đề USB bên trong)

Kết nối I / O bên trong

• 1 x đầu nối nguồn chính ATX 24 chân
• 1 x đầu nối nguồn ATX 12V 8 chân
• 1 x đầu nối nguồn ATX 12V 4 chân
• 1 x đầu cắm quạt CPU
• 1 x đầu cắm quạt tản nhiệt nước CPU
• 3 x đầu cắm quạt hệ thống
• 1 x đầu cắm quạt hệ thống / máy bơm làm mát nước
• 2 x đầu cắm dải LED có thể định địa chỉ
• 2 x đầu cắm dải LED RGB
• 3 x đầu nối M.2 Socket 3
• 6 x đầu nối SATA 6Gb / s
• 1 x tiêu đề bảng điều khiển phía trước
• 1 x tiêu đề âm thanh bảng điều khiển phía trước
• 1 x đầu cắm USB Type-C®, với hỗ trợ USB 3.2 Thế hệ 2
• 1 x đầu cắm USB 3.2 Thế hệ 1
• 2 x đầu cắm USB 2.0 / 1.1
• 2 x đầu nối thẻ bổ trợ Thunderbolt ™
• 1 x tiêu đề Mô-đun nền tảng đáng tin cậy (Chỉ dành cho mô-đun GC-TPM2.0 SPI / GC-TPM2.0 SPI 2.0)
• 1 x tiêu đề cổng nối tiếp
• 1 x nút đặt lại
• 1 x nút Q-Flash Plus
• 1 x jumper đặt lại
• 1 x Clear CMOS jumper

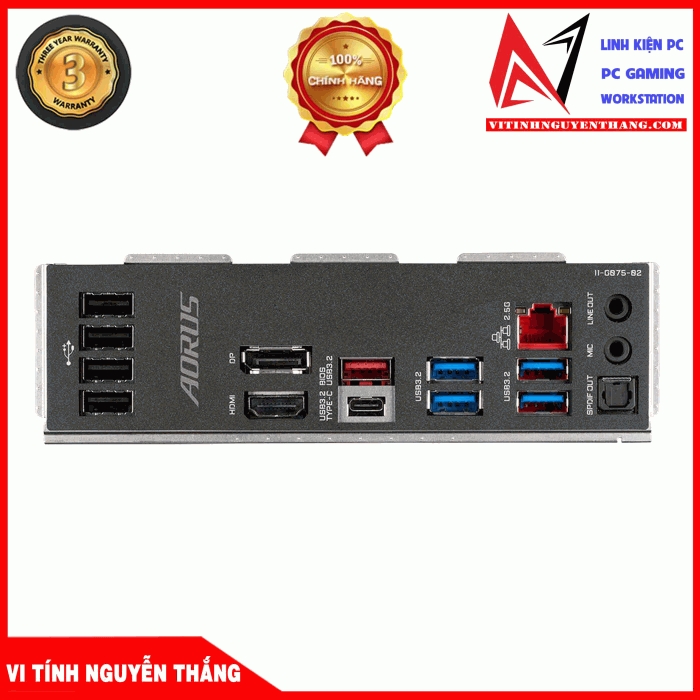

Kết nối mặt sau:

• 1 x USB Type-C® port, with USB 3.2 Gen 2x2 support
• 1 x USB 3.2 Gen 2 Type-A port (red)
• 4 x USB 3.2 Gen 1 ports
• 4 x USB 2.0/1.1 ports
• 1 x HDMI port
• 1 x DisplayPort
• 1 x RJ-45 port
• 1 x optical S/PDIF Out connector
• 2 x audio jacks

Bộ điều khiển I / O:

iTE® I/O Controller Chip

Theo dõi phần cứng:

• Phát hiện điện áp
• Phát hiện nhiệt độ
• Phát hiện tốc độ quạt
• Phát hiện tốc độ dòng chảy làm mát nước
• Cảnh báo lỗi quạt
• Kiểm soát tốc độ quạt

* Chức năng điều khiển tốc độ quạt (máy bơm) có được hỗ trợ hay không sẽ phụ thuộc vào quạt (máy bơm) bạn lắp đặt.

BIOS:

• 1 x 256 Mbit flash
• Sử dụng AMI UEFI BIOS được cấp phép
• PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Tính năng:

Hỗ trợ cho Trung tâm APP

• Các ứng dụng có sẵn trong Trung tâm APP có thể khác nhau tùy theo kiểu bo mạch chủ. Các chức năng được hỗ trợ của từng ứng dụng cũng có thể khác nhau tùy thuộc vào thông số kỹ thuật của bo mạch chủ.
• @BIOS
• EasyTune
• Khởi động nhanh
• Game Boost
• BẬT / TẮT phí
• RGB Fusion
• Sao lưu thông minh
• Trình xem thông tin hệ thống

Hỗ trợ cho Q-Flash Plus
Hỗ trợ Q-Flash
Hỗ trợ cài đặt Xpress

Phần mềm đi kèm:

• Norton® Internet Security (phiên bản OEM)
• cFosSpeed

Hệ điều hành:

Hỗ trợ cho Windows 11 64-bit
Hỗ trợ cho Windows 10 64-bit

Kích thước:

Micro ATX Form Factor; 24.4cm x 24.4cm
