Hệ thống điện và mạng là phần bạn không nhìn thấy khi bước vào quán, nhưng lại là thứ quyết định quán chạy êm hay liên tục nhảy aptomat, rớt mạng giữa trận. Rất nhiều chủ đầu tư dồn ngân sách cho cấu hình máy và nội thất, rồi để phần hạ tầng cho thợ điện dân dụng làm theo thói quen. Kết quả là quán vừa khai trương đã phải đục tường đi lại dây, thay tủ điện hoặc bù thêm đường truyền. Bài viết này hướng dẫn bạn thiết kế điện mạng phòng net theo đúng trình tự kỹ thuật, từ khâu tính tải cho tới lúc nghiệm thu.
Tóm tắt nhanh: Thiết kế điện mạng phòng net là việc tính toán song song hai hạ tầng: nguồn điện đủ tải, chia nhánh an toàn, có tiếp địa và UPS cho khu vực máy chủ; cùng với đó là hệ thống mạng phòng net gồm đường truyền, router, switch chia tầng và cáp Cat6 đi theo sơ đồ mặt bằng. Hai phần này phải được thiết kế cùng lúc trên một bản vẽ, trước khi kéo dây, vì vị trí ổ điện, đường ống và tủ rack phụ thuộc lẫn nhau. Làm đúng ngay từ đầu giúp bạn tránh đục phá, giảm rủi ro chập cháy và giữ độ ổn định trong giờ cao điểm.
Tại sao phòng nét cần thiết kế mạng, điện tốc độ cao ?
Thiết kế điện mạng phòng net là quá trình lập bản vẽ và phương án kỹ thuật cho toàn bộ đường điện và đường mạng của quán, dựa trên số máy, cấu hình máy trạm, mặt bằng và mô hình kinh doanh. Đây là công đoạn được thực hiện trước khi thi công phần thô, vì đường ống điện, ống mạng, vị trí tủ rack và ổ cắm đều phải nằm sẵn trong bản vẽ mặt bằng.
Điện và mạng là hai hệ thống phải thiết kế song song
Nhiều quán tách riêng hai phần này cho hai đội khác nhau, và đó là nguồn gốc của phần lớn sự cố về sau. Dây mạng đi sát dây điện công suất lớn sẽ bị nhiễu, làm tốc độ truyền dữ liệu giữa máy trạm và server không ổn định. Ngược lại, nếu vị trí tủ rack được chọn sau khi đã đi điện xong, bạn sẽ phải kéo cáp vòng, tăng chiều dài dây và tăng suy hao tín hiệu. Khi thiết kế hệ thống điện mạng phòng net trên cùng một bản vẽ, bạn kiểm soát được khoảng cách an toàn giữa hai tuyến, chọn đúng vị trí trung tâm cho tủ rack và tính được chiều dài cáp cần dùng.
Hậu quả khi thiết kế sai ngay từ đầu
- Nhảy aptomat vào giờ cao điểm khi máy, điều hòa và chiếu sáng chạy cùng lúc.
- Dây dẫn nóng, sụt áp cuối tuyến, nguồn máy trạm hoạt động không ổn định.
- Ping tăng đột biến hoặc mất kết nối cục bộ do nhiễu và do bấm đầu RJ45 không đạt chuẩn.
- Không có tiếp địa, thiết bị dễ hỏng khi có sự cố điện hoặc sét lan truyền.
- Chi phí sửa chữa về sau cao hơn nhiều so với chi phí làm đúng ngay từ đầu, vì phải đục tường và dừng kinh doanh.

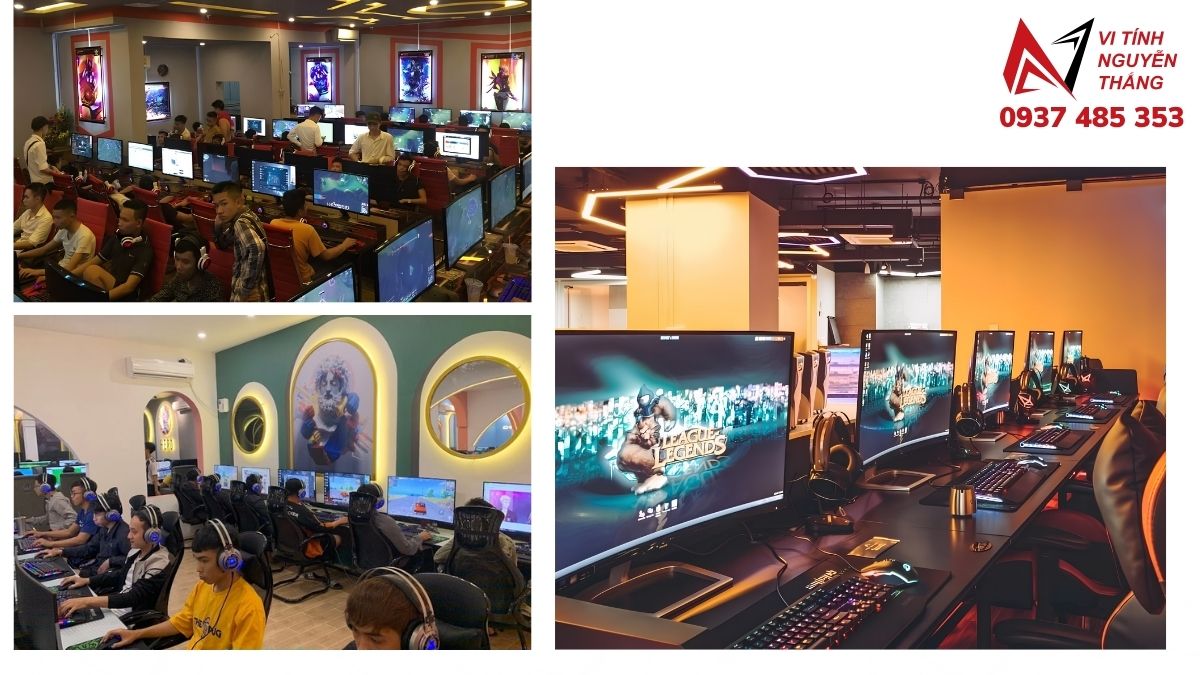

Các yếu tố ảnh hưởng đến quá trình thiết kế điện, mạng phòng net
Trước khi vẽ bất kỳ đường dây nào, bạn cần chốt ba nhóm thông tin đầu vào. Thiếu một trong ba, bản thiết kế sẽ chỉ là ước lượng và gần như chắc chắn phải sửa trong lúc thi công.
Mô hình kinh doanh và cấu hình máy trạm
Một quán phổ thông phục vụ game online nhẹ và một cyber game cấu hình cao có nhu cầu điện chênh nhau đáng kể. Cấu hình máy trạm quyết định công suất tiêu thụ thực tế của từng bộ, từ đó quyết định tiết diện dây và dòng aptomat nhánh. Nếu bạn chưa chốt mức đầu tư cho mỗi vị trí máy, phần cấu hình máy tính phòng net năm 2026 đã phân tích sẵn theo hướng cân bằng giữa hiệu năng và điện năng, bạn nên xem qua trước khi bắt tay tính tải.
Quy mô phòng máy và mặt bằng
Số máy và cách bố trí dãy máy ảnh hưởng trực tiếp đến số nhánh điện, số cổng switch và tổng chiều dài cáp. Quán dưới 20 máy thường chỉ cần một tủ điện chia nhánh theo dãy và một switch trung tâm. Từ 30 máy trở lên, bạn nên chia mạng theo tầng hoặc theo khu vực, mỗi khu vực có switch riêng đấu về switch trung tâm. Mặt bằng nhiều tầng, trần thấp hay tường chịu lực cũng quyết định phương án đi ống chìm hay đi máng nổi.
Đối tượng khách và khung giờ cao điểm
Nếu khách chủ yếu chơi các tựa game yêu cầu ping thấp, bạn phải ưu tiên độ ổn định đường truyền và độ trễ nội bộ hơn là băng thông tổng. Ngược lại, quán phục vụ nhiều nhu cầu giải trí, xem phim, tải game thì băng thông và tốc độ load từ server quan trọng hơn. Bạn cũng cần ước lượng tỉ lệ máy chạy đồng thời trong khung giờ cao điểm, vì đây là con số dùng để tính hệ số đồng thời khi thiết kế điện.
Cách tính công suất và thiết kế hệ thống điện phòng net
Phần điện luôn phải làm trước phần mạng. Nguyên tắc của hệ thống điện phòng net là aptomat sinh ra để bảo vệ dây dẫn, nên thứ tự tính toán luôn là: xác định tổng công suất, quy ra dòng điện, chọn tiết diện dây phù hợp, rồi mới chọn aptomat nằm giữa dòng sử dụng và ngưỡng chịu tải của dây.
Cách tính công suất điện phòng net theo số máy
Bạn không nên lấy con số ghi trên bộ nguồn máy tính để tính tải, vì đó là công suất tối đa thiết kế của nguồn chứ không phải mức tiêu thụ thực tế khi chơi game. Cách làm đúng là đo công suất thực của một bộ máy mẫu ở trạng thái chơi game bằng đồng hồ đo, rồi nhân lên theo số máy. Các nhóm tải cần cộng vào:
| Thành phần tải | Cách xác định |
|---|---|
| Máy trạm + màn hình | Đo công suất thực 1 bộ khi chơi game × số máy |
| Máy chủ, switch, router | Theo thông số nhà sản xuất của thiết bị đã chọn, cộng thêm dự phòng cho UPS |
| Điều hòa, quạt thông gió | Theo công suất máy lạnh đã chọn; đây thường là nhóm tải lớn thứ hai sau máy trạm |
| Chiếu sáng, biển hiệu, thiết bị phụ | Tính theo tổng công suất đèn thực lắp và diện tích mặt bằng |
| Hệ số đồng thời và dự phòng | Nhân thêm dự phòng cho giai đoạn mở rộng số máy; không thiết kế sát ngưỡng |
Sau khi có tổng công suất P, bạn quy ra dòng điện theo công thức I = P / U với điện 1 pha 220V. Với mặt bằng nhiều máy, đơn vị điện lực có thể yêu cầu chuyển sang điện 3 pha — phần này cần kỹ sư điện tính toán và làm việc với điện lực địa phương, không nên tự suy đoán.
Chia nhánh, chọn aptomat và tiết diện dây dẫn
Nguyên tắc cốt lõi khi chọn thiết bị bảo vệ là: dòng sử dụng thực tế nhỏ hơn dòng định mức aptomat, và dòng định mức aptomat phải nhỏ hơn ngưỡng chịu tải của dây dẫn. Nếu chọn aptomat lớn hơn khả năng chịu tải của dây, dây sẽ nóng và cháy trước khi aptomat kịp ngắt. Bảng tham chiếu phổ biến cho hệ thống điện 220V:
| Tiết diện dây | Công suất tối đa tham chiếu | Ứng dụng trong phòng net |
|---|---|---|
| 1.5 mm² | Dưới 2.300W | Nhánh chiếu sáng, thiết bị nhỏ |
| 2.5 mm² | Dưới 3.680W | Nhánh ổ cắm cho một dãy máy trạm |
| 4 mm² | Dưới 5.750W | Nhánh tải trung bình, khu vực server |
| 6 mm² | Dưới 7.360W | Nhánh điều hòa công suất lớn |
| 16 mm² trở lên | Theo tính toán tủ tổng | Dây nguồn chính từ điện lực về tủ tổng |
Bảng trên là giá trị tham chiếu chung của ngành điện, không thay thế bản tính của kỹ sư. Trong phòng net, bạn nên chia nhánh theo từng dãy máy thay vì gộp chung, để khi một dãy gặp sự cố thì các dãy còn lại vẫn hoạt động. Nhánh cấp cho khu vực server và tủ rack nên tách riêng hoàn toàn, và ưu tiên dùng aptomat chống rò cho tủ tổng cũng như các nhánh ở khu vực ẩm.
Tiếp địa, chống sét và UPS cho khu vực máy chủ
Hệ thống tiếp địa thường bị bỏ qua vì không thấy tác dụng ngay, nhưng đây là lớp bảo vệ cuối cùng cho cả thiết bị lẫn con người. Bạn cần có cọc tiếp địa đạt điện trở theo yêu cầu, dây tiếp địa nối về tủ điện và vỏ tủ rack. Riêng khu vực máy chủ bắt buộc phải có bộ lưu điện UPS: mất điện đột ngột không chỉ làm gián đoạn khách đang chơi mà còn dễ gây lỗi phân vùng image hoặc writeback trên server, kéo theo thời gian khôi phục dài hơn nhiều so với chi phí một bộ UPS.

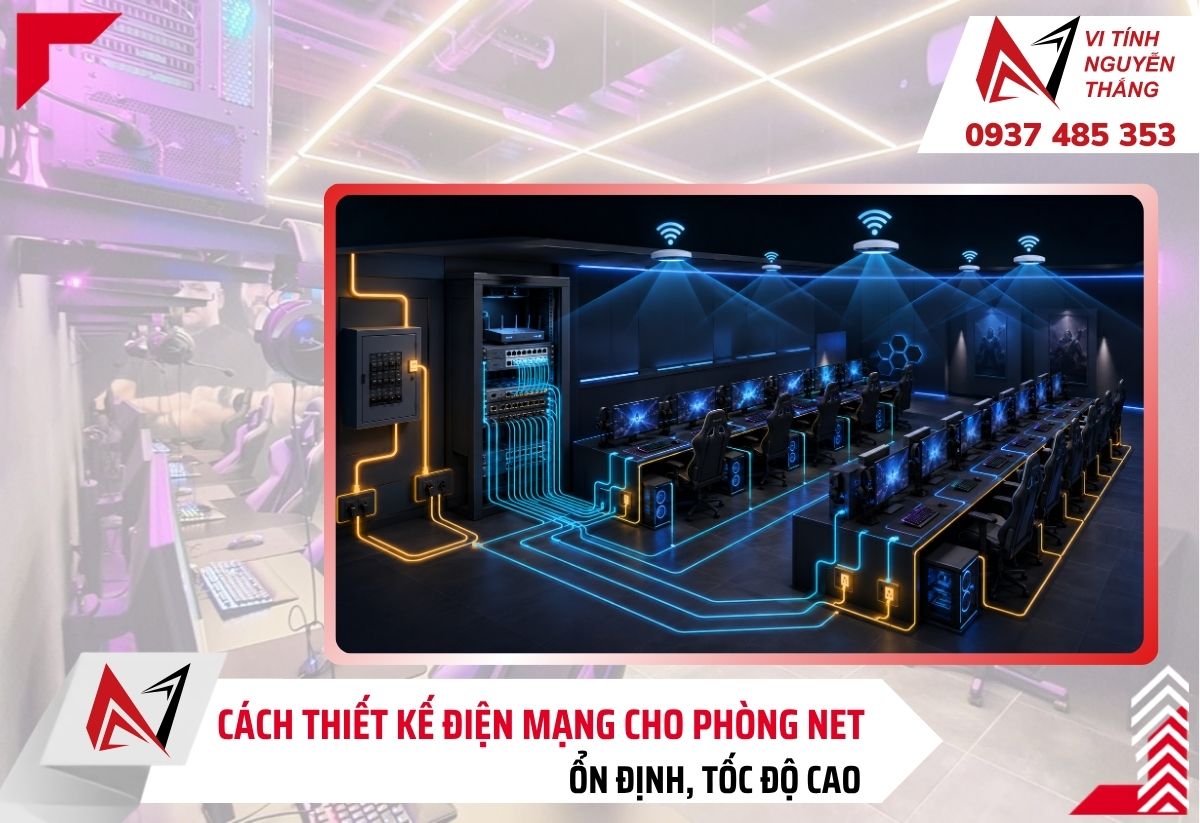

Thiết kế hệ thống mạng cho phòng net: đường truyền, thiết bị và sơ đồ đi dây
Khi phần điện đã có bản vẽ, bạn chuyển sang thiết kế hệ thống mạng cho phòng net. Mục tiêu ở đây không phải là băng thông lớn nhất, mà là độ trễ thấp và ổn định trong suốt khung giờ đông khách.
Đường truyền internet và cân bằng tải
Với quán từ khoảng 30 máy trở lên, bạn nên dùng từ hai đường truyền trở lên kết hợp thiết bị cân bằng tải. Lợi ích không chỉ nằm ở tổng băng thông mà còn ở khả năng dự phòng: khi một đường gặp sự cố, quán vẫn hoạt động thay vì đóng cửa chờ nhà mạng. Khi chọn gói cước, bạn cần xem cả tốc độ quốc tế cam kết chứ không chỉ tốc độ trong nước, vì phần lớn game online phổ biến đều có máy chủ đặt ngoài Việt Nam.
Router, switch và cách chia tầng mạng
Router cần là loại chịu được số kết nối đồng thời lớn và hỗ trợ kiểm soát băng thông theo máy. Về switch, quán nhỏ có thể dùng switch thường; quán trung bình trở lên nên dùng switch quản lý để chia VLAN, giám sát cổng và khoanh vùng sự cố. Mô hình phổ biến là switch trung tâm đặt cùng tủ rack với server, từ đó tỏa xuống các switch dãy. Cách chia này giúp bạn giảm chiều dài cáp và khi một switch dãy hỏng thì chỉ dãy đó mất mạng.
Cáp mạng, tủ rack và tiêu chuẩn đi dây
Chất lượng cáp và tay nghề bấm đầu ảnh hưởng trực tiếp đến độ ổn định. Với phòng net, bạn nên dùng cáp Cat6 trở lên, đi trong ống hoặc máng riêng, tách khỏi tuyến điện công suất lớn để tránh nhiễu điện từ. Toàn bộ cáp về tủ rack nên đi qua patch panel và được đánh số theo vị trí máy — việc này tốn thêm chút chi phí ban đầu nhưng giúp bạn dò lỗi trong vài phút thay vì mò cả búi dây. Khi đi dây mạng phòng net, hãy chừa dự phòng chiều dài tại hai đầu để còn bấm lại khi cần.
Máy chủ bootrom và băng thông nội bộ
Trong mô hình bootrom, máy trạm không có ổ cứng chứa game mà đọc dữ liệu trực tiếp từ server, nên băng thông nội bộ giữa server và switch là điểm nghẽn dễ xảy ra nhất. Chuẩn 1Gbps vẫn dùng được với quán quy mô nhỏ, nhưng các quán đông máy đang dần chuyển sang uplink 10Gbps cho tuyến server. Về phần cứng, máy chủ phòng net nên dùng CPU Intel Xeon thay vì linh kiện PC phổ thông, vì nền tảng này hỗ trợ RAM ECC và chịu được tải truy xuất liên tục 24/7 từ hàng chục máy trạm.
Nếu bạn muốn giao trọn phần hạ tầng cho một đầu mối thay vì tự điều phối nhiều đội, toàn bộ khâu khảo sát, bản vẽ, thi công và nghiệm thu đều nằm trong dịch vụ thi công phòng net trọn gói tại Đồng Nai của Vi Tính Nguyễn Thắng.
Checklist nghiệm thu điện mạng phòng net trước khi khai trương
Đây là bước bạn không nên bỏ qua, kể cả khi tin tưởng đội thi công. Hãy chạy thử ở trạng thái gần với giờ cao điểm nhất, tức là bật đồng thời toàn bộ máy, điều hòa và chiếu sáng, rồi kiểm tra theo danh sách sau:
- Chạy full tải liên tục ít nhất vài giờ, theo dõi nhiệt độ tủ điện và tình trạng nhảy aptomat.
- Đo điện áp tại ổ cắm ở đầu tuyến và cuối tuyến để kiểm tra mức sụt áp.
- Kiểm tra tiếp địa đã nối về tủ điện và vỏ tủ rack, thử aptomat chống rò bằng nút test.
- Ngắt điện lưới đột ngột để xác nhận UPS gánh được server trong thời gian đủ để tắt an toàn.
- Test từng cổng mạng bằng máy test cáp, đối chiếu nhãn đánh số với sơ đồ.
- Đo tốc độ load game từ server xuống máy trạm ở thời điểm nhiều máy cùng boot.
- Kiểm tra đường truyền dự phòng bằng cách rút một đường và xác nhận cân bằng tải chuyển mạch.
- Chụp ảnh hiện trạng tủ điện, tủ rack và lưu sơ đồ để phục vụ bảo trì về sau.
Lỗi thường gặp khi thiết kế điện mạng phòng net
| Lỗi | Hậu quả | Cách phòng tránh |
|---|---|---|
| Tính tải theo công suất ghi trên nguồn | Thiết kế thừa gây lãng phí hoặc thiếu do bỏ sót tải phụ | Đo công suất thực của một bộ máy mẫu khi chơi game |
| Gộp toàn bộ máy vào một nhánh | Một sự cố làm mất điện cả quán | Chia nhánh theo từng dãy, tách riêng nhánh server |
| Đi dây mạng chung máng với dây điện | Nhiễu tín hiệu, tốc độ không ổn định | Tách tuyến riêng, giữ khoảng cách theo tiêu chuẩn |
| Không đánh số cáp, không dùng patch panel | Mất nhiều giờ dò lỗi mỗi lần sự cố | Đánh số theo vị trí máy và lưu sơ đồ đấu nối |
| Bỏ qua UPS và thiết bị dự phòng | Mất dữ liệu, lỗi image, dừng kinh doanh khi hỏng router hoặc switch | Trang bị UPS cho server và dự phòng sẵn router, switch |
| Thiết kế sát ngưỡng, không chừa mở rộng | Phải làm lại hạ tầng khi tăng số máy | Chừa dự phòng công suất và cổng switch ngay từ bản vẽ |
Chi phí thiết kế điện mạng phòng net phụ thuộc yếu tố nào?
Không có mức giá cố định cho hạng mục này, vì chi phí thay đổi theo số máy, chiều dài tuyến dây, phương án đi ống chìm hay nổi, cấp thiết bị mạng và việc mặt bằng đã có sẵn nguồn điện đủ tải hay chưa. Cách làm đúng là khảo sát trước rồi bóc tách vật tư, thay vì báo giá theo đầu máy. Nếu bạn đang ở giai đoạn cân đối tổng vốn đầu tư, phần dự toán vốn mở phòng net và thời gian thu hồi đã tách riêng hạng mục hạ tầng để bạn dễ so sánh với các khoản còn lại.
Trong lúc chờ khảo sát, bạn có thể tự ráp thử một bộ máy trạm mẫu bằng công cụ xây dựng cấu hình để ước lượng mức tiêu thụ điện mỗi vị trí, rồi nhân với số máy dự kiến. Con số này chính là đầu vào để kỹ thuật viên tính tải và chốt tiết diện dây.
Kết luận
Thiết kế điện mạng phòng net không phải là hạng mục để tiết kiệm, mà là phần quyết định quán của bạn vận hành ổn định trong nhiều năm hay phải sửa chữa liên tục. Hãy chốt cấu hình máy trạm trước, đo công suất thực, lập bản vẽ điện và mạng trên cùng một mặt bằng, chia nhánh hợp lý, làm tiếp địa và UPS đầy đủ, rồi nghiệm thu ở trạng thái đầy tải trước khi khai trương. Nếu bạn cần một đội vừa tư vấn cấu hình vừa thi công hạ tầng tại Đồng Nai, hãy liên hệ để được khảo sát mặt bằng và nhận dự toán theo đúng quy mô của mình.
CÔNG TY TNHH VI TÍNH NGUYỄN THẮNG BIÊN HÒA
Địa chỉ: Số 540, Khu Phố Ngũ Phúc, Phường Hố Nai,Thành phố Đồng Nai, Việt Nam
Hotline: 0937 485 353
Email: vitinhnguyenthang@gmail.com
Website: vitinhnguyenthang.com
Câu hỏi thường gặp về thiết kế điện mạng phòng net
Phòng net bao nhiêu máy thì cần dùng điện 3 pha?
Không có mốc số máy cố định, vì còn phụ thuộc công suất từng bộ máy, điều hòa và hạ tầng điện tại khu vực. Cách xác định là tính tổng công suất thực rồi làm việc với điện lực địa phương. Khi tải vượt khả năng cấp của đường điện 1 pha hiện hữu, bạn buộc phải nâng cấp lên 3 pha.
Nên đi dây điện mạng chìm tường hay nổi bằng máng?
Đi chìm gọn và thẩm mỹ hơn nhưng khó sửa chữa, phù hợp khi bạn thuê mặt bằng dài hạn và đã chốt sơ đồ bố trí máy. Đi nổi bằng máng dễ nâng cấp, thêm máy và dò lỗi, phù hợp với mặt bằng thuê ngắn hạn hoặc quán dự kiến mở rộng trong 1–2 năm tới.
Dùng cáp Cat5e cho phòng net được không?
Cat5e vẫn chạy được ở tốc độ 1Gbps với chiều dài tiêu chuẩn, nhưng biên an toàn thấp hơn và khó nâng cấp về sau. Với phòng net dùng bootrom, chênh lệch chi phí giữa Cat5e và Cat6 không lớn so với công thi công, nên đầu tư Cat6 ngay từ đầu là phương án hợp lý hơn.
Thiết kế điện mạng phòng net mất bao lâu?
Thời gian phụ thuộc quy mô, hiện trạng mặt bằng và phương án đi dây. Với quán làm mới hoàn toàn, phần điện mạng thường được triển khai song song với thi công phần thô để rút ngắn tiến độ chung. Bạn nên đặt lịch khảo sát sớm, vì bản vẽ điện mạng là thứ phải có trước khi thợ bắt đầu đục tường đi ống.
Có cần lắp UPS cho toàn bộ máy trạm không?
Thông thường không cần, vì chi phí rất lớn. Ưu tiên bắt buộc là UPS cho máy chủ, thiết bị mạng và thiết bị quản lý, để hệ thống có thể tắt an toàn và không hỏng dữ liệu. Việc trang bị thêm cho máy trạm chỉ nên cân nhắc khi khu vực thường xuyên mất điện đột ngột.
